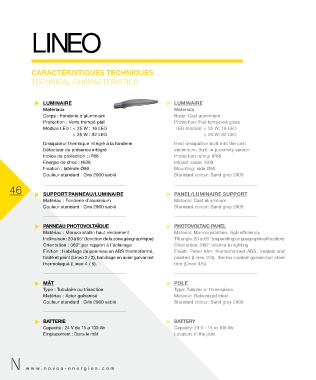

LINEO

CARACTÉRISTIQUES TECHNIQUES
TECHNICAL CHARACTERISTICS

LUMINAIRE LUMINAIRE
Matériaux Materials
Corps : Fonderie d’aluminium Body: Cast aluminium
Protection : Verre trempé plat Protection: Flat tempered glass
Module LED : < 25 W : 16 LED LED module: < 25 W: 16 LED
> 25 W : 32 LED > 25 W: 32 LED

Dissipateur thermique intégré à la fonderie Heat dissipation built into the cast
Détecteur de présence intégré aluminium. Built-in proximity sensor
Indice de protection : IP66 Protection rating: IP66
Energie de choc : IK08 Impact value: IK08
Fixation : latérale Ø60 Mounting: side Ø60
Couleur standard : Gris 2900 sablé Standard colour: Sand grey 2900

46 SUPPORT PANNEAU/LUMINAIRE PANEL/LUMINAIRE SUPPORT

Matériau : Fonderie d’aluminium Material: Cast aluminium
Couleur standard : Gris 2900 sablé Standard colour: Sand grey 2900

PANNEAU PHOTOVOLTAÏQUE PHOTOVOLTAIC PANEL
Matériau : Monocristallin haut rendement Material: Monocrystalline, high efficiency
Inclinaison : 20 à 65° (fonction de la zone géographique) Tilt angle: 20 to 65° (depending on geographical location)
Orientation : 360° par rapport à l’éclairage Orientation: 360° relative to lighting
Finition : Habillage du panneau en ABS thermoformé, Finish: Panel trim: thermoformed ABS, treated and
traité et peint (Lineo 2 / 3), habillage en acier galvanisé painted (Lineo 2/3), thermo-coated galvanized steel
thermolaqué (Lineo 4 / 5). trim (Lineo 4/5).

MÂT POLE
Type : Tubulaire ou trisection Type: Tubular or three-piece
Matériau : Acier galvanisé Material: Galvanized steel
Couleur standard : Gris 2900 sablé Standard colour: Sand grey 2900

BATTERIE BATTERY
Capacité : 24 V de 15 a 100 Ah Capacity: 24 V - 15 to 100 Ah
Emplacement : Dans le mât Location: In the pole
